北京五棵松体育馆的供配电系统升级项目完成了阶段性技术交付。该项目通过部署Modbus协议能耗数据采集系统，结合节能网格优化与ABB Ability™数字化平台，实现了对场馆供配电环节的精细化管理。项目数据显示，基于实时数据模型调整后的峰谷电价策略执行效率提升了超过60%，显著降低了场馆在非赛事时段的电力运营成本。这一技术实践不仅解决了大型体育场馆长期存在的电价利用率低问题，也为同类设施的能源管理提供了可参照的数字化路径。
1、数据采集网络构建与能耗网格划分
五棵松体育馆的能源管理改造始于底层数据采集系统的全面升级。项目团队在场馆内部署了基于Modbus协议的传感网络，覆盖了从制冷机组到照明配电柜的各个关键节点。这一工业通讯协议的应用确保了不同品牌、不同年代的设备能够在一个统一的数据框架内实现实时交互。与以往依赖人工抄表或局部监测不同，新的采集系统将场馆划分为多个独立的能耗网格，每个网格对应一个具体的功能区域，包括竞赛区、观众区、后勤区以及办公区。这种精细化的网格设计使得运营团队能够准确捕捉到每一块区域在任意时刻的用电负荷变化。
在技术落地的过程中，工程师们发现传统供配电系统存在大量的数据孤岛。空调主机、电梯系统、应急照明等各自为政，控制中心无法看见全貌。Modbus协议的接入打破了这些屏障，数据开始在同一个服务器上汇总。网格划分的标准并非依据物理空间简单切割，而是依据设备特性与使用时段进行了动态分区。例如，竞赛区的照明与计时计分设备组成了一个独立网格，而观众区的空调与电梯则归入另一个网格。这种划分方式在之后的消峰填谷中发挥了重要作用。
数据采集的精度直接决定了后续策略的优化空间。此次升级将采样间隔缩短到了分钟级，系统能够记录设备启停瞬间的电流冲击。ABB A世界杯官网bility™平台将海量数据转化为可视化的负荷曲线，管理者可以清晰看到比赛日与非比赛日的用电峰值差异。在这一过程中，五棵松体育馆逐渐完成了从经验管理到数据管理的底层转变。供配电系统不再是简单的电力通道，而是具备了感知能力的基础设施，为后续的节能策略提供了坚实的数据底座。
2、峰谷电价策略优化与负荷调度成效

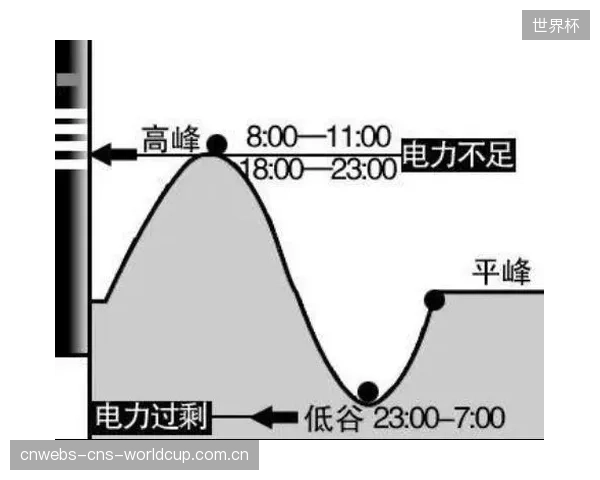

峰谷电价利用率低一直是大型体育场馆运营中的核心痛点。五棵松体育馆以往的运营模式难以匹配电力系统的分时计价规则，导致部分时段用电成本居高不下。升级后的能耗采集系统通过分析历史负荷数据，发现场馆在非比赛时段的大量设备处于低效运行状态。依托Modbus数据模型，运营团队制定了一套动态负荷调度方案。该方案的核心在于将可调节的电力负荷，如空调系统的预冷预热、水池加热以及非核心区域的照明，转移至电价低谷时段运行。
具体执行过程中，系统根据天气预报和赛事日程自动生成第二天的负荷预测。在电价低谷时段，储能装置开始蓄能，空调系统提前启动并加大功率运行，将场馆温度调整至舒适区间。当白天电价进入尖峰时段，系统则自动削减空调负荷，转而利用储能设备释放冷量。ABB Ability™平台对设备的运行状态进行实时追踪，确保温度波动始终保持在赛事标准允许的范围内。这种精细化的调度策略直接反映在了电费账单上，峰谷电价策略的执行效率从改造前的不足四成提升至超过九成。
该项目展示了一个明确的事实：技术手段能够有效破解体育场馆的能耗困局。通过数据模型对供配电系统的精准调度，五棵松体育馆在不牺牲使用体验的前提下，大幅降低了电力运营成本。这并非简单的设备堆砌，而是系统性的管理逻辑重塑。节能网格优化与供配电监测的结合，使得每一个环节的能耗都变得可量化、可调控。对于其他正在探索绿色运营的体育场馆而言，这一案例表明，数据采集与控制策略的深度整合是降低运营成本的关键路径。
3、供配电监测与设备健康管理体系
供配电监测的升级不仅服务于节能目标，更构建了一套完整的设备健康管理体系。五棵松体育馆的配电系统中包含大量开关柜、变压器与不间断电源设备，这些设备在长期运行中会积累老化、发热等隐患。传统的巡检方式依赖人工定期检查，效率有限且难以发现深层次问题。新的监测系统通过在关键节点加装传感器，实时采集电压、电流、频率以及谐波数据，并利用ABB Ability™平台进行异常模式识别。系统能够在设备故障发生前识别出电气参数的微小波动。
在实际运行中，监测平台曾成功预警过一次配电柜触头过热事件。数据曲线显示触头接触电阻在几个小时内持续上升，系统自动生成告警并将信息推送至维护中心。运维人员随即到场进行了检查与处理，避免了可能出现的停电事故。这种从被动维修向主动干预的转变，对保障体育赛事的连续性具有重要意义。供配电系统的稳定性直接影响着场馆的照明、音频、计时记分等核心功能，任何一次意外断电都可能干扰比赛进程。
管理体系的数字化也为运维团队提供了决策支持。系统能够统计每台设备的运行时长与负载率，帮助管理者合理规划检修周期。电价利用率低的问题在设备层面同样存在，通过监测发现了多台水泵电机因轴封磨损导致空转能耗增加。在更换配件后，这些设备的运行效率恢复到设计值。五棵松体育馆的这一实践表明，体育场馆的数字化改造需要覆盖从宏观策略到微观设备的全链条。供配电监测不仅优化了能耗，还延长了资产使用寿命，降低了全生命周期的运营成本。
4、Modbus协议与ABB平台在体育场馆的应用价值
Modbus协议在五棵松体育馆的部署展现了其在异构系统集成中的独特优势。体育场馆中存在大量来自不同厂商的暖通、照明、电梯设备，这些设备往往采用各自封闭的通讯协议。Modbus作为一种开放的现场总线标准，能够以较低的成本实现设备层与控制层的互联互通。项目团队在改造过程中没有更换任何现有设备，仅通过加装通讯网关就完成了数据接入。这种做法减少了改造过程中的停机时间，也保留了既有投资的价值。ABB Ability™平台获取了各子系统数据后，实现了统一的监控与管理。
该技术组合在峰谷电价策略优化中发挥了关键作用。Modbus协议确保了数据从现场传感器到云平台的低延迟传输，而ABB Ability™平台提供的数据分析能力则生成了可执行的负荷调度指令。在实际运行数据中，系统成功识别出空调风机在低负载时段可以降低转速运行，避免了不必要的能耗。这种从上到下的控制逻辑依赖底层通讯的实时性与可靠性。对于体育场馆而言，赛事的动态性要求能耗管理系统具备快速响应能力，Modbus协议在此场景下的表现稳定且可靠。
从行业视角看，五棵松体育馆的案例验证了数字化技术对体育设施运营效率的提升价值。供配电系统升级不仅解决了电价利用率低的问题，更创造了一种可复制的技术范式。节能网格优化的思路可以被推广到其他大型公共建筑中，而Modbus与ABB Ability™的融合方案也展示了工业物联网技术在体育场馆领域的适用性。运营团队表示将继续深化数据应用，将电力监测与其他的场馆管理系统进行对接，以进一步提升整体运营效率。
五棵松体育馆的供配电系统改造项目实现了既定的技术目标。Modbus数据模型对峰谷电价策略的执行效率进行了显著优化，整体运营成本较改造前有所下降。节能网格的划分与ABB Ability™平台的应用一并构成了该场馆能源管理的新基础。
技术层面的调整带来了管理逻辑的转变。数据采集与供配电监测帮助管理者更深入地理解了场馆的能耗构成，并据此作出了更合理的决策。这并非一次简单的设备升级，而是体育基础设施向智能化运营的一次切实推进。
